Adaptación de USB, Bluetooth a Equipos

Adaptación de USB y Bluetooth




Esta entrada sirve como continuación con la hecha anteriormente de Adaptación de usb a equipo antiguo  la cual se hacia con un modulo de los usados para automóviles , en esta ocasión se muestra y explica el modulo importado de china el cual trae USB , Bluetooth, lectura de micro SD y radio , estos módulos son ya mas populares y se consiguen en las tiendas de repuestos electrónicos (Bogotá, Colombia) y en otros países también, este modulo se muestra en la imagen ,El resultado de  la adaptación esta los  siguientes 2  videos , mas adelante en esta misma publicación se explica la instalación, por ahora se mostrará de una forma sencilla como queda:


En este otro video se describe la instalación y el resultado




Como se instala


Lo primero es ver en que parte se ubicara físicamente, en equipos de sonido con casetera lo mas común es ponerla en la tapa de una o en medio de las
dos caseteras si no se usan, esto depende de cada usuario si las desea o no , así mismo también se puede ubicar en la posición de la bandeja del CD si funciona o no . Lo lógico es ubicar un sitio donde sea practico de instalar teniendo en cuenta el espacio externo  e interno



Así mismo se pueden poner en la tapa de una casetera y dejar funcionando todas las características del equipo:


En la pagina de Faceebok hay varios videos de dichas adaptaciones disponible : Aquí

El Modulo a adaptar se alimenta con un voltaje de 5,6v a 12V con una corriente superior a 200mA
es así que el punto de conexión  depende mucho de cada equipo  en el que se haga la adaptación en este caso  se mostrara a continuación un equipo SONY MHC-GN800, se extrajo 9v para el modulo como los equipos como este al conectarlo se mantienen todos estos voltajes y al encenderlo no se ve ningún cambio , se tienen dos opciones para conectarlo el método mas sencillo pero no recomendado es dejar el modulo conectado a los 9v constantemente pero así puede quedar encendido también constantemente si el usuario no apaga el modulo , al apagar el equipo el modulo sigue prendido y no se apaga, eso deteriorara el modulo con el tiempo , otra opción como hacen muchos es ponerle un pequeño interruptor en alguna parte del equipo y así apagarlo , en mi caso prefiero hacer que se apague el modulo al apagar el equipo , para poderlo hacer en  este equipo que no quita los 9v al apagar el equipo es sacar de la señal de power control del equipo y activar un relevo y así poder encender o apagar el modulo, a continuación les dejo un diagrama del  circuito usado en este caso:



Al encender el equipo el voltaje que esta en 0v en el pin de power control , cambia a 3,18v este polariza al transistor 2n3904 el cual activa al relevo que es de 12v y esta conectado a los 14v por medio de la resistencia de 39 homs , el diodo es para evitar el amortiguamiento causado por la bobina del relevo al accionarse, este a su vez el modulo con los 9v.
La señal de salida de audio del modulo se conecta al equipo en las entradas de Game In o en las de auxiliar, la antena se puede conectar a la antena del equipo o dejarla sin conexión internamente.


Nota : Estos módulos traen un regulador interno de 5v , algunos no traen regulador y si se conecta a los 9 o 12 voltios se  dañaría , hay que preguntar al comprarlo o revisar visualmente si trae el regulador.

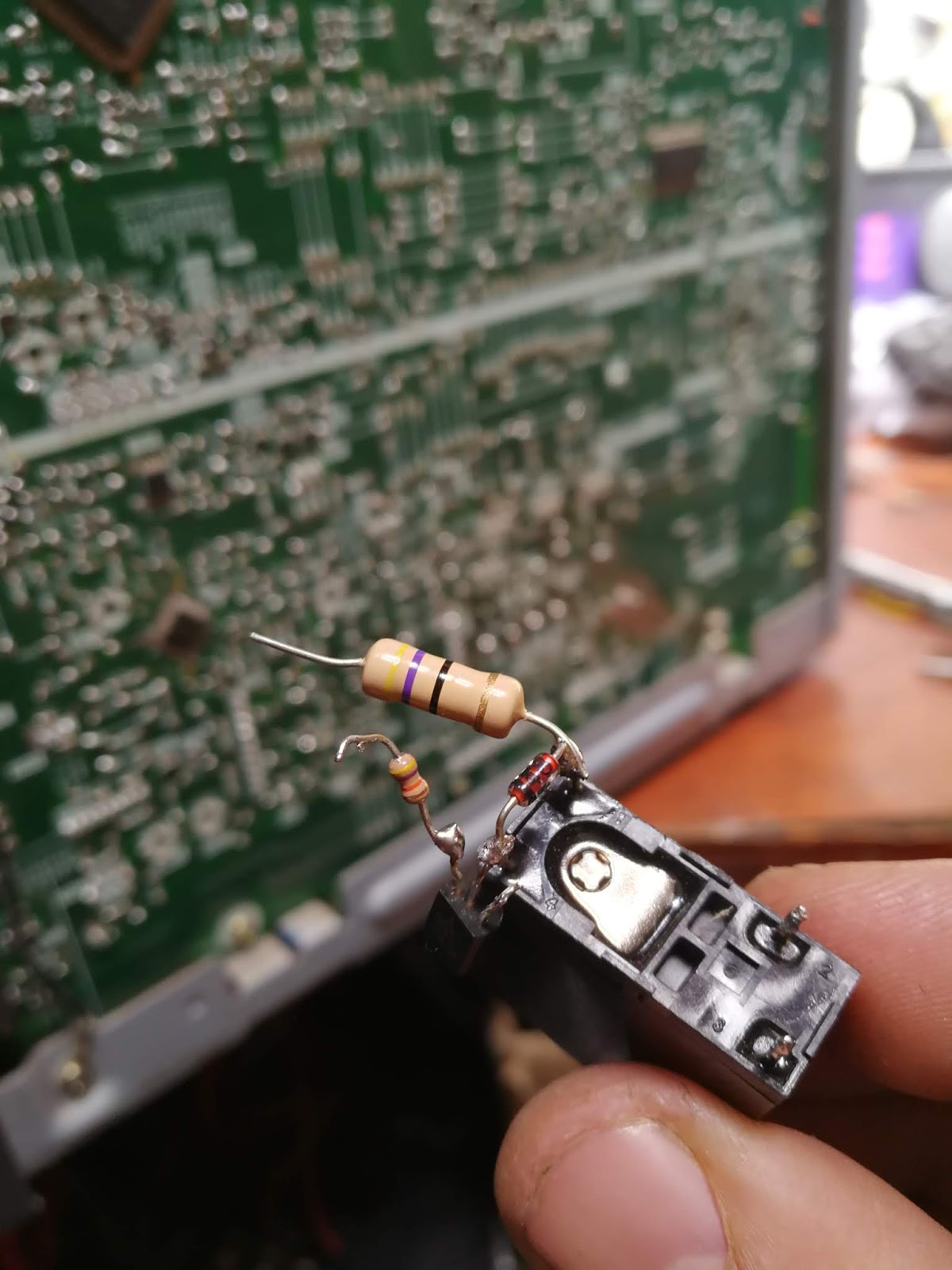

Físicamente se corta el orificio para la instalación, se arma el circuito del relevo , se conecta a las diferentes partes del equipo , esto se ve en las siguientes imágenes:
















 No olviden suscribirse al canal de yotube y  darle a Me gusta y podrán seguirnos en Faceboock.
