Esta idea surgió como solicitud de una tarea escolar en la cual se pedía hacer algo con materiales de reciclaje y deseando hacer algo útil ,diferente y que se necesitara se hizo este parlante el cual sirve para conectar el celular , portátil u otro dispositivo con salida de audio y cuyo volumen o sonido necesite reforzarse ,se utilizaron materiales reciclados , en el video se aprecia como se hizo y como queda , en este blog se explica los materiales y conexiones realizadas:
Estas explicaciones se harán lo mas sencillas posibles para que lo entiendan personas sin conocimientos profundos de electrónica, solo se necesita el uso básico de algunas herramientas.
La lista de materiales utilizados son:
2 Botellas plásticas "pet" de 1,5 litros
1 Batería en desuso de computadora (o pueden ser baterías de celular también, en ese caso 3)
2 Parlantes de una multimedia , o de otro aparato la idea es que sean pequeños y de una potencia aceptable (que suenen bien).
1 IC amplificador (en este caso se saco uno de un tv en desuso , también se puede uno de una grabadora , o aparato de sonido en desuso
Cable de unos audífonos en desuso.
1 interruptor o swiche pequeño (extraído de cualquier aparato pequeño).
1 adaptador de 12v puede reutilizarse el de un juguete o como se desee
1 conector hembra compatible con el adaptador (se puede extraer del juguete o aparato compatible con el adaptador o uno similar.
1 led rojo (son económicos o los hay en los aparatos en desuso).
2 led de otro color o en este caso se usaron leds multicolor , también son económicos o los hay en algunos juguetes.
cables para conexiones . (varios pueden ser de una línea o dos líneas máximo trozos de 30 cm).
Resistencias varias (pueden ser nuevas o extraídas de aparatos como la misma tarjeta de tv).
Fomi negro 2 Laminas y rojo 1
silicona, soldadura, cinta.

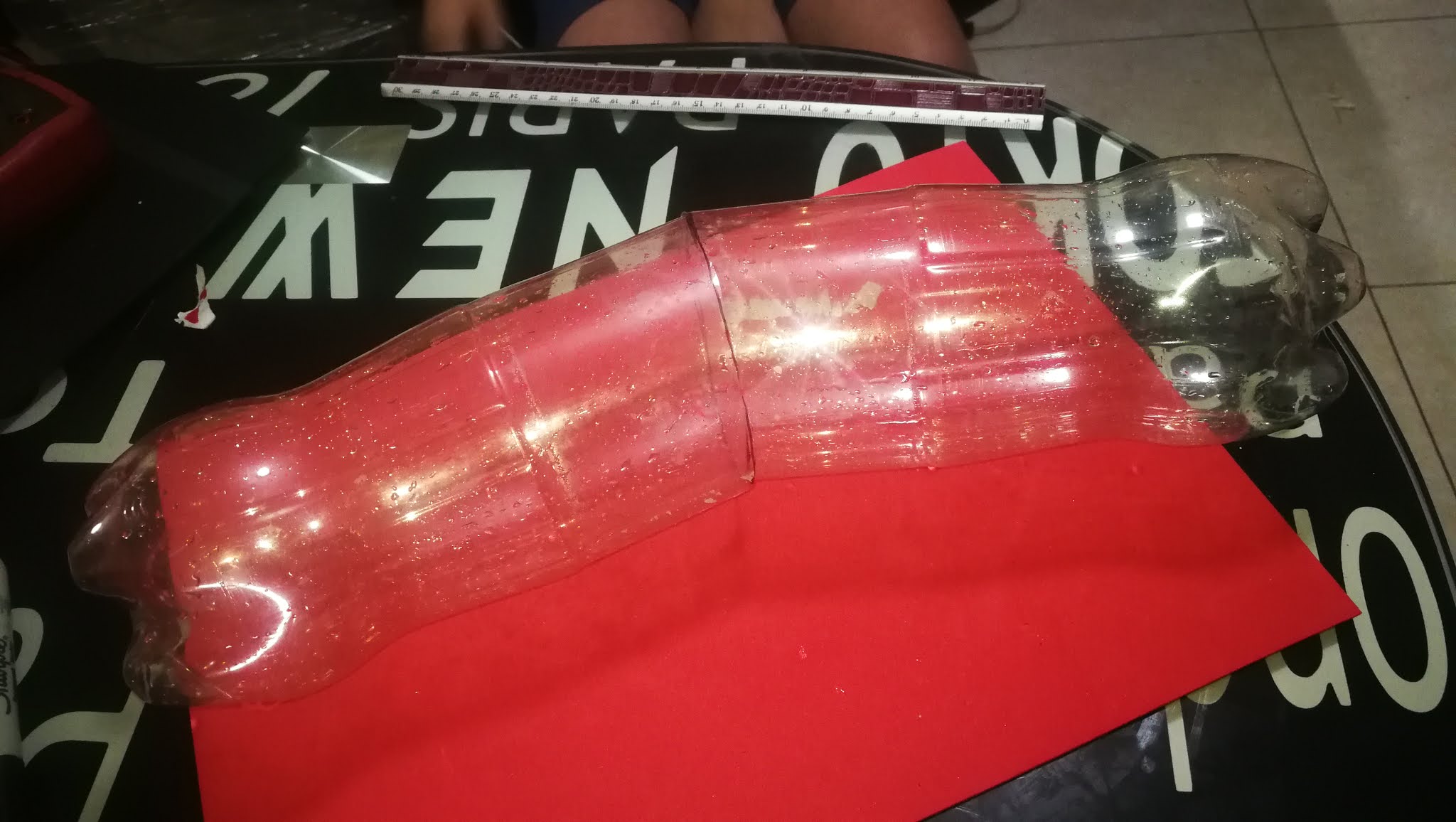

Lo primero es preparar las botellas cortándolas en nuestro caso se quito la etiqueta , se cortaron de manera que al unir las dos quedaran con un pequeño ángulo:
De la batería de portátil se abre con cuidado y se extraen 3 Baterías 18650 en este caso esta batería trae 6 de estas, cada una es de 3,7v a 4,2 v con maxima carga al colocarlas en serie darán en promedio 11,1v a 12,6 v este voltaje es suficiente para alimentar el amplificador de audio.
Poner las baterías en serie es similar a la conexión de la imagen
La resistencia menor a 1 ohm es para proteger en caso de un corto circuito esta se abriría , o si no se puede poner una resistencia se puede poner un fusible de dos Amperios.
El amplificador para este caso se extrajo de un tv en desuso el numero del integrado es un LA42072
el cual según sus características técnicas es de (5W a 17W rms por canal como es estéreo serian de 10W a 34W y se alimenta desde 9v a 23v máximo) .
En nuestro caso se alimentara con 12v en promedio y los parlantes extraídos de la multimedia son de 3 ohms cada uno nos dara una potencia maxima aproximada de 6Wpor canal es decir 12W Rms esto es similar al sonido de una grabadora mediana o el sonido máximo de un tv convencional.
Para hacer que funcione el amplificador este se recorto de la tarjeta del tv a el se le conectan los cables de entrada de alimentación, entradas de señal , salidas de parlantes y adicionalmente se colocaron dos resistencias para habilitar el encendido de este amplificador es decir para hacer que funcione estas conexiones se simplifican y muestran en la siguientes imágenes:
Las resistencias de 470 y 1k son para asegurar el nivel alto de encendido del pin del amplificador standby pin 5 , la entrada viene del potenciómetro para ajustar el volumen y las entradas del plug de estereo.
Se le coloco un plug para que reciba energia de un adaptador de 12v y asi cargar las baterías , esta será una carga sin control ni protección una manera profesional es colocar un circuito de control de carga y protección de baterías , en este caso por hacerse con materiales de reciclaje no se uso, como el adaptador es de 12v de una fuente conmutada esta es estable y precisa, así las baterías no recibirán mas de 11,3v ya que se le coloco un diodo para que sea así, de esta manera no se sobrecargara y será seguro.
Se forro con fomi y se le hizo una base para colocar el celular.
