lunes, 13 de octubre de 2014

Casco de Astronauta

Casco de Astronauta

Para el hogar


Para esta época de disfraces , en esta  ocasión se trae como se hizo un casco para un disfraz de astronauta, como el casco es lo que mas  dificultad presenta  a la hora de hacer el disfraz se mostrara como se hizo uno y como quedo .
Características del casco : Esta hecho de un material liviano forrado por dentro con tela , con visera plástica transparente y luces laterales , recargable  y con interruptor de encendido.

Los ,materiales para hacer el casco (la parte esférica) son:
Primero se inflo el globo al tamaño que se desea que quede el casco , en este caso superior al tamaño de la cabeza del niño, luego se cubrió el globo con tiras de papel periódico mojado , luego con una capa de engrudo y mas papel periódico.

jueves, 24 de julio de 2014

Control de Bluetooht con Android y Arduino

 Control de Bluetooht con Android y Arduino


Para realizar este proyecto se hizo con una tarjeta de sistema embebido de  arduino uno  y un módulo bluetooth HC-05 este módulo tiene un alcance de 10 metros  aproximadamente , para comunicarse con el se hace por medio de comunicación serial , los pines de conexión se encuentran los de rx tx para la comunicación serial y los de alimentación , el otro es para hacerle configuración por medio de comandos AT. Para conectarlo al arduino basta con conectar la tierra , la alimentación de 5v que se puede extraer de la tarjeta de arduino y la línea de rx y tx que van a los pines que se configuren en la programación para la comunicación serie, como este es el arduino uno ,no tiene un  módulo fijo pues ya está ocupado para el USB interno, entonces se programa uno por software que se puede hacer  por medio de una librería al programarlo. Continuando con las conexiones como este proyecto lo pidieron para conectarlo a una maqueta se le debía conectar leds para que encendieran según las ordenes desde el teléfono, una para la sala , cocina , 2 habitaciones ,y un servomotor para abrir y cerrar la puerta, adicionalmente se puso una alarma para que se activara con acercamiento , se utilizo  un CNY70 ,este se conecta a un comparador y la salida a el arduino para que con solo un pequeño pulso se pueda activar la alarma y así  al energizar el buzzer se escuhara un sonido de alarma , la cual se puede encender y desactivar desde el teléfono.


En la programación del arduino se configura el puerto serial por software llamando a la librería correspondiente, también se configura el servomotor  y se hace la programación de los comandos que lee del puerto serial que es lo que recibe el hc 05 desde bluetooth.

lunes, 16 de junio de 2014

Voltimetro para fuente programado en C para PIC

                  Voltímetro  para fuente programado en C para PIC



Este voltímetro es útil para usarlo en varias aplicaciones dentro de estas sirve para incorporarlo a una fuente positiva el diagrama se pone una fuente con un lm 317 con transistor de refuerzo, así esta fuente si se conecta a un buen transformador   puede entregar hasta 5 o 7 amperios dependiendo lógicamente de la capacidad del transformador.

Funcionamiento
El voltaje que es regulado por medio del regulador lm317 es ajustado por medio del potenciometro de 5k ,se puede ajustar desde 1.2v hasta 30v "según el voltaje del transformador que se use" Para mas información sobre este tipo de fuente pueden verlo en la entrada sobre fuente regulada dual"
adicional a la fuente anterior en esta ocasión se pone con el refuerzo en corriente que le da el transistor pnp MJ2955 que protege el regulador y permite manejar una corriente mayor , la corriente que pasa por medio del regulador , también pasa por la resistencia de 39 ohms y así en ella se manifiesta una diferencia de potencial que sirve para polarizar el transistor y así a mayor corriente mayor conducción del transistor .
La salida de la fuente va a la parte principal de este proyecto que es el medidor de voltaje conformado por un microcontrolador pic 16F877A  las resistencia R1 de 20K y el trimer de 10K, y el display lcd 2 *16 .Esta parte funciona de la siguiente manera: El voltaje tomado de la fuente con un máximo de 30 o 35v es pasa por medio de R1 y con el trimer de 10K conforman un divisor de voltaje para ajustar la reducción de 7 veces esto se hace para proteger el microcontrolador puesto que el conversor AD no puede recibir mas de 5v y no puede recibir voltaje negativo por esto usa el zener de 5v. Para el pic se necesitan 5v que se pueden extraer de un 7805.
En el diagrama esta el circuito del medidor y la fuente positiva ajustable para descargar esta mas abajo.


A continuación se pone el código comentariado que explica como funciona , este código esta escrito para PICC ,se hizo con dos

lunes, 5 de mayo de 2014

Célula Didáctica

Célula Didáctica




En esta ocasión se mostrara como se hizo y como quedo un artefacto que se proyecto como una de las tareas comunes de hacer una célula con sus partes , como se requería para una tarea ya no de colegio sino de educación superior , se realizo aplicándole un  poco mas de tecnología que la clásica de hacer la maqueta y colocarle luces indicando cada parte , este proyecto se hizo pensando en que sea útil para realizar una evaluación del conocimiento de las partes de la célula y sus funciones pues realiza una evaluación de la posición de cada parte y luego entrega el resultado de cuantas respuestas estuvieron bien y la nota final. La estructura es la siguiente:

Realiza 18 preguntas y en cada una describe una parte de la célula, en la parte superior se encuentra una imagen de la célula y tiene un botón indicando cada parte, cuando hace la pregunta y si el usuario oprime la opción incorrecta le indica tanto en pantalla que se equivoco y también lumínicamente mediante un led rojo , si contesto bien  se ilumina un indicador verde y también en la pantalla le muestra el nombre de la parte que contesto bien y le avisa que contesto correctamente, al terminar una respuesta , sigue con la siguiente y así sucesivamente hasta terminar , si se equivoca puede intentarlo de nuevo todas las veces que se quiera o si no sabe la respuesta y quiere pasar de pregunta lo puede hacer oprimiendo el botón de pasar de pregunta "al pasar de pregunta es que asume que este punto esta mal", también puede repetir la pregunta oprimiendo el botón de repetir o puede reiniciar el proceso cuando se quiera , al terminar le dice cuantas preguntas respondió bien y le da una nota sobre 100 .

Como en este blog esta orientado a lo electrónico nos referiremos a este tema, lo que corresponde a el tema delas partes de la célula esto se obtuvo por indicación de  quien requería el proyecto.
El algoritmo de funcionamiento se baso en hacer un programa en el que se tenia un cuestionario al que  le corresponde un botón como respuesta para cada pregunta y que al oprimir cada uno se haga la función requerida bien sea correcto o incorrecto , se hizo que fuese aleatorias las preguntas es decir cada vez que termina una ronda de preguntas la siguiente tiene otro orden completamente distinto , para los que programan y leen esto deben de saber que al programar se tiende a seguir un orden especifico y lograr algo aleatorio es mas difícil de lo que parece , así que para hacerlo se decidió usar una librería del picc llamada stdlib2.h . Esta librería permite generar un numero aleatorio "casi por completo aleatorio pues no es 100% perfecta " pero aun así sirve para lo que se necesita.

Diseño en Proteus

El programa se hizo en  Picc y se simulo en proteus como adición se hizo  que todos los 20 botones se controlaran nada mas con dos pines del pic , aunque se uso el 16f877a y este trae pines suficientes , al usar el display senos reduce la cantidad de pines libres y por esto se deicidio usar este otro método de usar 10 pulsadores en cada pin.

domingo, 13 de abril de 2014

Tarjeta para Lavadora

TARJETA PARA LAVADORA




En  esta ocasión se trae como quedo el diseño que se hizo para reparar una lavadora industrial  Wascomat W123 la cual se encontraba con el sistema de control dañado e incompleto y por lo tanto la tenían funcionando de forma manual ,es decir el usuario debía ponerla a llenar , a lavar y a hacer todos los procesos  debiendo estar pendiente  de los tiempos y del proceso. Es por esto que buscaron solución y un técnico electromecánico especializado en reparar estos equipos les brindo varias opciones.  Como ponerla en estado original era muy costoso y difícil por la obtención de los repuestos les ofreció colocarle un sistema de control distinto ,las tarjetas y sistemas que tenían a disposición no acoplaban por las ordenes para lo que requería es por esto es  que se opto por un control electrónico y es aquí donde entramos a realizar el sistema de control , este se diseño siguiendo las instrucciones y el algoritmo de funcionamiento que debía realizarse en el cual se da el orden y con que condiciones y tiempos se debe activar los contactores que le colocaron para activar tanto los bobinados del motor en lavado y centrifugado , como la bomba de drenado , la  electrovalvula de llenado y demás entradas y salidas que debía tener la tarjeta (estos elementos también fueron acoplados para poderla reparar anteriormente cuando usaba un sistema de control electromecánico diferente al original ) .



El diseño se hizo con proteus y la programación en Picc al igual que otros proyectos realizados se simulo y se probo virtualmente y físicamente.  El montaje se hizo de forma rápida y sencilla por

domingo, 30 de marzo de 2014

RASTREADOR DE AUDIO

RASTREADOR DE AUDIO

Amplificador de audio



En esta ocasión se trae un sencillo pero útil circuito  para realizar proyectos o para usarlo como herramienta, este circuito si se utiliza como herramienta es muy práctico cuando se requiere ubicar una falla en un sistema de sonido ubicando así el lugar dentro del circuito donde se pierde la señal y así poder afrontar la reparación requerida , también se puede usar como amplificador de audio para otros proyectos.

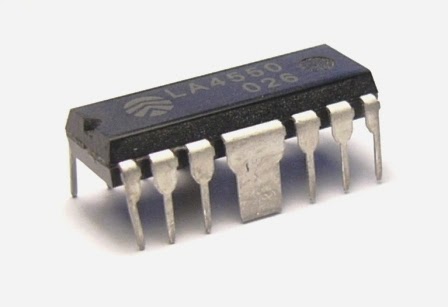

Para este fin el circuito   esta basado en un amplificador conformado por el circuito Integrado LA 4550 fabricado por SANYO, este amplificador es utilizado en grabadoras, radios y otros aparatos que no requieren una amplificación de alta potencia . Para usarlo como rastreador no se

jueves, 27 de febrero de 2014

Prototipo Electrocardiógrafo

Prototipo Electrocardiógrafo




Este prototipo de ECG es un dispositivo portátil con fines didácticos orientado para Estudiantes de Electrónica y Biomédica para realizar captura de los biopotenciales visualizando en una pantalla gráfica el trazado típico de un electrocardiograma pudiéndose realizar ajustes en el tiempo de muestreo en pantalla para aumentar o disminuir el numero de ondas representadas para una mejor apreciación de la señal electrocardiográfica, también posee un control de la amplitud representada como la ganancia de la misma , ajuste de centrado en pantalla y salida de pulso TTL sincronizado con el ritmo cardiaco registrado para acoplar a otros dispositivos compatibles. Alimentado por baterías  que lo convierte en un dispositivo portátil.
Para mas información sobre electrocardiógrafos en la anterior entrada Aquí
Este prototipo se montó solo en protoboard para los fines explicados anteriormente esta conformado por una etapa de captura, filtrado y acople de señal y por una etapa de visualización las cuales se representan en la siguiente figura:


La etapa principal que es la de captura esta conformada por el circuito integrado AD620 que es un amplificador operacional para

domingo, 23 de febrero de 2014

Electrocardiógrafo

Electrocardiógrafos






El electrocardiógrafo es el equipo que se utiliza para realizar electrocardiogramas que son una representación gráfica del funcionamiento eléctrico del corazón .
El potencial registrado por el electrocardiógrafo tiene una amplitud aproximada de 1mV y se obtiene aplicando electrodos de registro de biopotenciales (Un biopotencial lo genera la diferencia de potencial (voltaje) medida entre el interior y exterior de la célula (atravez de la membrana celular)). Este potencial supone un inconveniente para el procesado de la señal ya que la visualización se hace muy complicada a estos niveles de voltaje y las hace susceptibles a la interferencia y el ruido. Por este motivo dichas señales se deben amplificar, aislar y filtrar para tener una correcta lectura de los puntos de interés. Para las derivaciones frontales se emplean electrodos de placa, mientras que para las derivaciones precordiales se utilizan

domingo, 5 de enero de 2014

EEprom TV

Memorias Eeprom para tv




"Información para técnicos electrónicos"

Desde hace ya años los ajustes técnicos internos de tv tales como tamaño vertical , cojín, horizontal, balance de blanco , agc ,sintonia , etc .Se pueden ajustar de forma interna por los modos de servicio , esta información junto con otros parámetros como los ajustes personales del usuario "nivel de volumen etiquetas de canales contraseñas de bloqueo etc"  se almacena en la memoria  eeprom, para muchos tv es necesario que la memoria este grabada con los datos específicos para que encienda o se vea video para estos casos más específicos es que se requiere un archivo exacto, en otros casos nos funcionaran con una memoria virgen u otra de uno parecido
En esta entrada se comparten archivos de Eeprom para tv que  se encuentran guardados en extensiones de e2p, hex , bin según el caso estos se pueden grabar en cualquier grabador compatible con el software que lo abra como Ponyprog
Para los que no tienen programador en que grabar acá les dejo un plano de uno para puerto serial , y los que deseen grabar por usb la explicación de como hacerlo con un programador compatible con el Pckit2

Programador serial para Ponyprog
Con este se pueden grabar las eeprom del serial 24xx01 hasta la 24xx16 con  archivos con la extensión .e2p .bin .hex  , en estas extensiones es que encontramos archivos que se comparten en la red.

Las resistencias son de 1/2w los zener de 5,1v y los otros diodos 1n4148 ,el led puede ser común de 5 mm el conector es un DB9 macho.
El programa Ponyprog , este es un programa  muy usado lo pueden descargar de varias partes de internet o de Aquí
Así como este programador  es  serial , el programa también soporta para puerto paralelo para configurarlo para puerto serial hay que darle en
