EEprom TV

Memorias Eeprom para tv




"Información para técnicos electrónicos"

Desde hace ya años los ajustes técnicos internos de tv tales como tamaño vertical , cojín, horizontal, balance de blanco , agc ,sintonia , etc .Se pueden ajustar de forma interna por los modos de servicio , esta información junto con otros parámetros como los ajustes personales del usuario "nivel de volumen etiquetas de canales contraseñas de bloqueo etc"  se almacena en la memoria  eeprom, para muchos tv es necesario que la memoria este grabada con los datos específicos para que encienda o se vea video para estos casos más específicos es que se requiere un archivo exacto, en otros casos nos funcionaran con una memoria virgen u otra de uno parecido
En esta entrada se comparten archivos de Eeprom para tv que  se encuentran guardados en extensiones de e2p, hex , bin según el caso estos se pueden grabar en cualquier grabador compatible con el software que lo abra como Ponyprog
Para los que no tienen programador en que grabar acá les dejo un plano de uno para puerto serial , y los que deseen grabar por usb la explicación de como hacerlo con un programador compatible con el Pckit2

Programador serial para Ponyprog
Con este se pueden grabar las eeprom del serial 24xx01 hasta la 24xx16 con  archivos con la extensión .e2p .bin .hex  , en estas extensiones es que encontramos archivos que se comparten en la red.

Las resistencias son de 1/2w los zener de 5,1v y los otros diodos 1n4148 ,el led puede ser común de 5 mm el conector es un DB9 macho.
El programa Ponyprog , este es un programa  muy usado lo pueden descargar de varias partes de internet o de Aquí
Así como este programador  es  serial , el programa también soporta para puerto paralelo para configurarlo para puerto serial hay que darle en
options >> setup  >> allí seleccionar el puerto com que usaremos y luego poner una memoria y darle calibrar , si hay comunicación  se vera parpadear el led y dara luego un aviso de calibration ok ,el manejo es intuitivo gracias a los iconos para read (leer) y write (grabar).

Grabar por USB


Como hoy en día no muchos pc no traen puero serial ni paralelo nos veremos obligados a instalarle a la pc una parjeta por pci o usar un adaptador de usb a serial (por ejemplo en un portátil) o usar un programador para usb con otro software diferente.

Este dispositivo no es solo un cable trae un chip para adaptar las señales.



Programar con pickit2

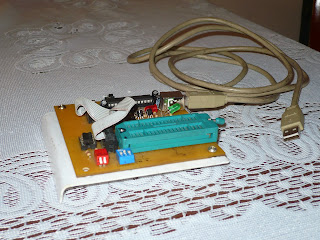

Otra forma de programar por USB es  usar un programador y un software compatible a usb en mi caso uso el PICkit2 de Microchip que es el mismo que se usa para programar microcontroladores.



En cuanto al programador, este lo pueden comprar tanto el original de Microchip, o un clon , o hacer el clon (la información para hacer el clon y el programa Pickit2 se encuentra aqui  el sitio original donde se obtuvo la información para hacer el clon esta en este link ) si bien esta mas explicado y orientado a microcontroladores este se puede usar también  para eeprom.

Si el programador que se adquiere tiene para programar eeprom y ya trae la base para colocarlas puede seguir las instrucciones que este tenga o si se tiene el programador original o el clon del link que se dio mas arriba.Para conectar a una memoria eeprom se conectan de la siguiente manera:

para el programador original:
 Connections for 24LC devices
        ---------------------------------------
        PICkit 2 Pin             24LC Device Pin (DIP)
        (2) Vdd ! ................8 Vcc
        (3) GND ................4 Vss
        (5) PGC................. 6 SCL (driven as push-pull)
        (6) AUX................. 5 SDA (requires pullup)
                                      7 WP - disabled (GND)
                                      1, 2, 3 Ax pins
                                     Connect to Vdd or GND per
                                     datasheet and to set address

Para el clon:
       ------Respecto al conector según el diagrama---------------------------------
        PICkit 2 Pin             Pines de la EEprom 24xx (DIP)
        (3) Vdd . ................8 Vcc
        (5) GND ................4 Vss
        (9) PGC................. 6 SCL (Resistencia pullup 1,5K)
        (10) AUX............... 5 SDA (Resistencia pullup 1,5K)
                                      7 WP - disabled (GND)
                                      1, 2, 3 Ax pins
                                      Conectarlos a tierra GND

Nota: Para grabar un archivo con extensión e2p en pickit2. Como el programa de microchip no abre archivos de extensión e2p y algunos mas que todo los mas antiguos están grabados en este formato  hay que abrirlos en el ponyprog y guardarlos cambiándole la extensión a .bin. Luego se puede grabar en el pickit2, así no da ningún error al abrirlo y grabarlo.

En el siguiente video se explica como se graba con pickit2  y como se cambia la extención de .e2p a .bin



______________________________________________________________________________

Archivos EEprom tv :

Carpetas  con archivos de: "están por marca y modelo , otros por chasis"
  Admiral,aiwa,akai,audinac,aurora ,  33 archivos descargar aquí
  Basic line, blaze ,buesky   3 archivos descargar aquí
  Challenger ,Continental,Crown 10 archivos Descargar aqu
  Daewoo 46 archivos   Descargar aqui
  Emerson ,firstline, funai 31 archivos Descargar aqui
  General, golestar, grouning  35 archivos  Descargar aqui
  Hitachi, irt, itv 20 archivos Descargar aqui
  JVC, Kioto 40 archivos, Descargar aqui
  LG 71 archivos ,Descargar aquí
  Magnavox,microsonic ,mitsubichi 27 archivos Descargar aquí
  Nec ,noblex ,orion, 23 archivos Descargar aquí
  Panasonic ,phillips,philco 181 archivos  Descargar aquí
  Rancer, RCA, reco, 45 archivos Descargar aquí
  Sharp, shimasu,Samsung,serie dorada, sony 268 archivos Descargar aquí
  Tatung ,telefunken, tompson, toshiba 52 archivos Descargar aquí
  Universal vestel Zenith 25 archivos Descargar aquí


Chinos y otros recientes "están por onechip, procesador y jungla y otros por modelo"


Espero les sea útil esta información
Los archivos están subidos a Mega solo deben aceptar los términos y condiciones y se puede descargar no hay que registrarse ni escribir captchas.
Se irá actualizando con mas archivos, esto será anunciado por twitter o facebook

No olviden darle a Me gusta y podrán seguirnos en faceboock
